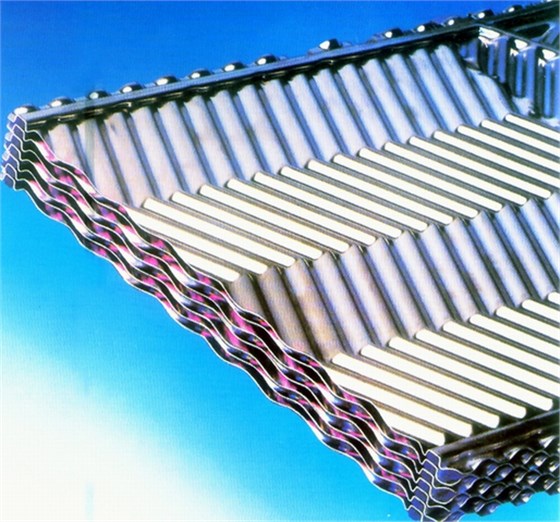

板式散熱器是散熱器的一個種類，是由多塊長方形薄金屬傳熱板片一層疊一層的構成，外圍再用框架壓緊將這些板片固定在支架上。相鄰的兩塊板片的邊緣會有墊片（墊片材質有橡膠或是呀壓縮石棉），這些半片的四個角都有圓孔，這些圓孔配合板片上的凹槽形成了冷流體和熱流體的流體通道。

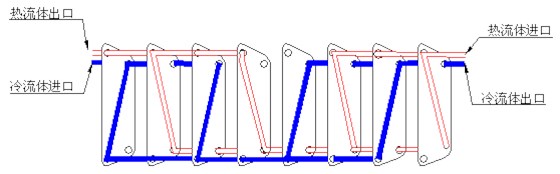

在板式散熱器中，冷熱兩種流體分別由板的上、下孔進入換熱器，并相間流過基數及偶數的流道（如：熱流體流經板1的流道到達板3的流道，而冷流體則會流經板2的流道到達板4的流道）兩種介質隔著一塊板流動從而達到換熱效果，最后再通過下、上角的孔流出。

若想了解更多板式散熱器的知識，您可登錄睿佳冷卻器官網：www.chemlight.cn，或撥打我們的服務熱線：400-875-7507，睿佳團隊24小時為您服務。
